真空固晶炉能实现多芯片同时固晶吗？技术原理与应用解析

在半导体封装制造中,随着Chiplet 异构集成、车规级IGBT 模块等高端产品的兴起,对多芯片同步封装的需求日益迫切。"真空固晶炉能实现多芯片同时固晶吗?"这一问题成为行业关注的焦点。答案是明确的:具备先进配置的真空固晶炉不仅能实现多芯片同时固晶,更能通过技术创新解决同步固晶中的精度与一致性难题,为高端半导体制造提供核心支撑。

一、多芯片同时固晶的技术可行性

真空固晶炉实现多芯片同步作业,本质是在真空环境优势基础上,通过硬件集成与工艺协同突破"批量操作与精度控制"的矛盾,其技术底层逻辑主要体现在三个维度:

首先,真空环境为多芯片同步固晶提供基础保障。传统大气环境下的固晶作业易受氧气干扰,导致芯片与基板粘结面氧化,而真空固晶炉通过将腔体真空度控制在0.1kPa 以下,可将氧气含量降至10ppm以下,从根源上避免多芯片同时处理时的氧化缺陷。这种环境优势在功率半导体、军工电子等高精度场景中尤为关键,能确保批量固晶后所有芯片的粘结质量一致。

其次,固晶工艺的本质升级奠定同步基础。现代真空固晶已从传统的"胶黏固定"升级为"金属焊接时代",通过锡银铜合金等焊料实现芯片与基板的冶金结合。这种工艺特性使得多芯片可通过统一的温度曲线完成焊接,无需针对单颗芯片调整参数,为同步作业提供了工艺可行性。

最后,设备集成化设计打破效率瓶颈。与早期单头固晶设备不同,新一代真空固晶炉通过多模组集成,可同时完成多颗芯片的拾取、定位与粘结,彻底改变了"逐一处理"的传统模式。

二、实现多芯片同时固晶的关键技术支撑

多芯片同步固晶并非简单的"数量叠加",需突破精度控制、受力均匀性、工艺一致性三大核心技术难点,这依赖于设备的系统性创新:

1. 高精度硬件配置

硬件系统是同步固晶的核心载体。高端真空固晶炉普遍采用多固晶头模组与高分辨率视觉定位系统的组合方案:前者可实现2-4 个固晶头的同步动作,每个固晶头配备独立伺服驱动模块,重复定位精度可达±0.005mm,确保不同芯片的贴装偏差控制在微米级;后者通过双相机全对点识别技术,能同时捕捉多颗芯片的位置信息,配合360 度角度修正功能,解决多芯片贴装的方位一致性问题。

针对Chiplet等异构集成场景,设备还需配备高精度仿形治具。这种治具为每颗芯片设计独立腔位,腔位深度可根据芯片厚度与粘结剂用量精准调整,结合超低热膨胀系数的殷钢材质,确保高温固晶过程中治具不变形,实现不同尺寸芯片的同步贴装高度控制。

2. 真空- 热场协同工艺

多芯片同时固晶对环境稳定性的要求远超单颗作业,需通过真空与热场的精准协同实现工艺一致性:在真空控制上,采用分步抽真空设计,可根据多芯片贴装阶段调整真空度,避免粘结剂挥发产生的气泡影响焊点质量;在温度控制上,通过分区加热与PID 智能算法,将炉内温度均匀性偏差控制在±1℃以内,确保不同位置的芯片同时达到焊料熔点,避免因受热不均导致的粘结强度差异。

对于易氧化的第三代半导体芯片,部分设备还集成了甲酸还原技术,在真空环境中通入甲酸蒸汽,通过高温下的还原反应清除芯片表面氧化层,无需助焊剂即可实现多芯片无残留焊接,进一步提升同步固晶的可靠性。

3. 智能化软件调控

软件系统为多芯片同步固晶提供"大脑级"支撑。通过自定义智能固晶模式,设备可预设不同芯片的贴装参数,实现多种PCB板或多芯片组合的一键式同步作业;搭载的实时监控系统能同步追踪每颗芯片的贴装压力、位置偏差等数据,一旦出现异常立即触发调整,确保批量作业的良率稳定。在Mini LED 混固场景中,这类系统还能实现红绿蓝三色芯片的同步拾取与贴装,将换膜次数减少2/3,大幅提升生产效率。

三、多芯片同时固晶的应用价值与场景

真空固晶炉的多芯片同步能力已在多个高端制造领域落地,成为提升生产效率与产品质量的关键手段:

在Chiplet异构集成中,同步固晶技术解决了"多尺寸芯片共面性"这一核心难题。通过一次性完成计算芯、存储芯、射频芯等不同功能芯片的贴装,可将芯片背面高度差控制在微米级,为后续混合键合提供完美界面,使焊接良率稳定在99.5% 以上。华为某5G 基站PA 模块采用该技术后,输出功率从45W 提升至52W,工作温度降低10℃,充分体现其性能优势。

在车规级电子领域,多芯片同步固晶大幅提升了IGBT 模块的制造可靠性。真空环境下的同步焊接可将焊点空洞率控制在3% 以下,远优于行业10% 的标准,使模块能承受- 40℃至150℃的千次热循环而无失效。比亚迪等企业的新能源汽车BMS 产线采用该技术后,焊点剪切强度提升至50MPa 以上,彻底解决了颠簸环境下的焊点开裂风险。

在Mini LED 显示制造中,同步固晶技术实现了"混固不降速"的突破。通过一次性转移红绿蓝三色芯片组成完整像素点,单工作台效率可达60K/h,在保证显示颜色一致性的同时,将良率从95% 提升至99.2%,加速了Mini LED 技术的大规模商用。

四、技术落地的优选方案:广东华芯半导体的设备优势

多芯片同时固晶的实现效果,最终取决于设备厂商的技术积累与工艺适配能力。广东华芯半导体技术有限公司作为深耕行业15 年的专精特新企业,其研发的真空固晶炉凭借"高精度、高稳定、强适配"的特性,成为多芯片同步固晶的优选方案。

华芯半导体真空固晶炉搭载高分辨率CCD 视觉识别系统与伺服驱动模块,可精准完成0.2mm×0.2mm 微型芯片至20mm×20mm 大功率芯片的同步固晶作业。设备采用独特的真空腔体设计与分区温控技术,真空度可达0.1kPa,温度均匀性偏差≤±1℃,配合甲酸还原氛围,实现无氧化、无残留的多芯片焊接。针对不同应用场景,该设备可兼容导电胶、焊膏等多种粘结材料,适配引线框架、陶瓷基板等多类载体,大幅降低企业产品切换成本。

凭借深厚的技术实力,华芯半导体已为华为、比亚迪、华润微等国内外龙头企业提供定制化解决方案:在斯达半导的IGBT 模块生产中,其设备实现焊点空洞率<3%;在华润微的SiC 功率模块制造中,助力焊接良率提升至99.8%。从Chiplet 集成到车规级器件,从军工电子到5G 通信,华芯半导体的真空固晶设备正持续为多芯片同步封装赋能。

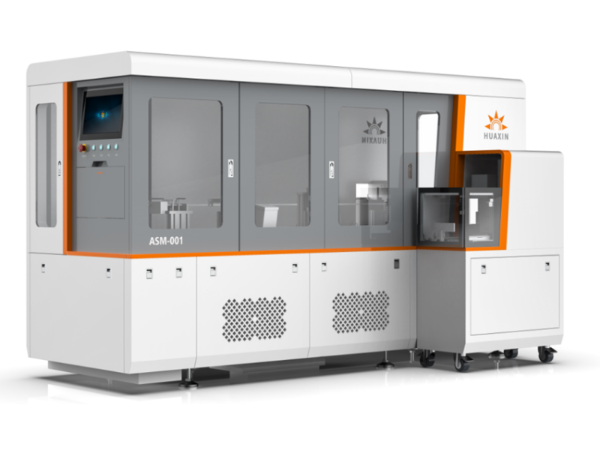

图表1华芯真空固晶炉

若您正面临多芯片固晶的精度控制、效率提升或工艺适配难题,不妨关注广东华芯半导体技术有限公司,其先进的设备与专业的工艺支持,必将为您的高端制造需求提供有力保障。
